Automatisk MLCC staplingsmaskin

Den automatiska MLCC staplingsmaskinen används för att skära den tomma filmen av den rullade keramiska filmen och den tryckta keramiska filmen i fyrkantiga bitar, och sedan ta tag i och rikta in dem med en mekanisk arm. Därefter lamineras de och trycksätts enligt det inställda programmet för att bilda ett block med MCC:s interna struktur.

Skicka förfrågan

Produktbeskrivning

Ansökan:

Lamineringsmaskinen används för att skära den tomma filmen av den rullade keramiska filmen och den tryckta keramiska filmen i fyrkantiga bitar, och sedan ta tag i och rikta in dem med en mekanisk arm. Efter det lamineras de och trycksätts enligt det inställda programmet för att bilda ett block med den interna strukturen av MLCC.

Arbetsprincipen är att installera den tomma keramiska filmrullen på lamineringsmaskinens rätta utrullningsposition; Efter utskrift installeras den keramiska filmrullen vid den vänstra utrullningspositionen på lamineringsmaskinen; Sedan, enligt processkraven, ställs programmet in, och den skalande robotarmen tar tag i olika filmer. Efter automatisk inriktning staplas filmerna och trycksätts. Till sist tar robotarmen ut de staplade blocken och lägger dem i mottagningsfacket.

Maskinens totala mått: Värd 4350mm (L) x1600mm (b) x2500mm (H).

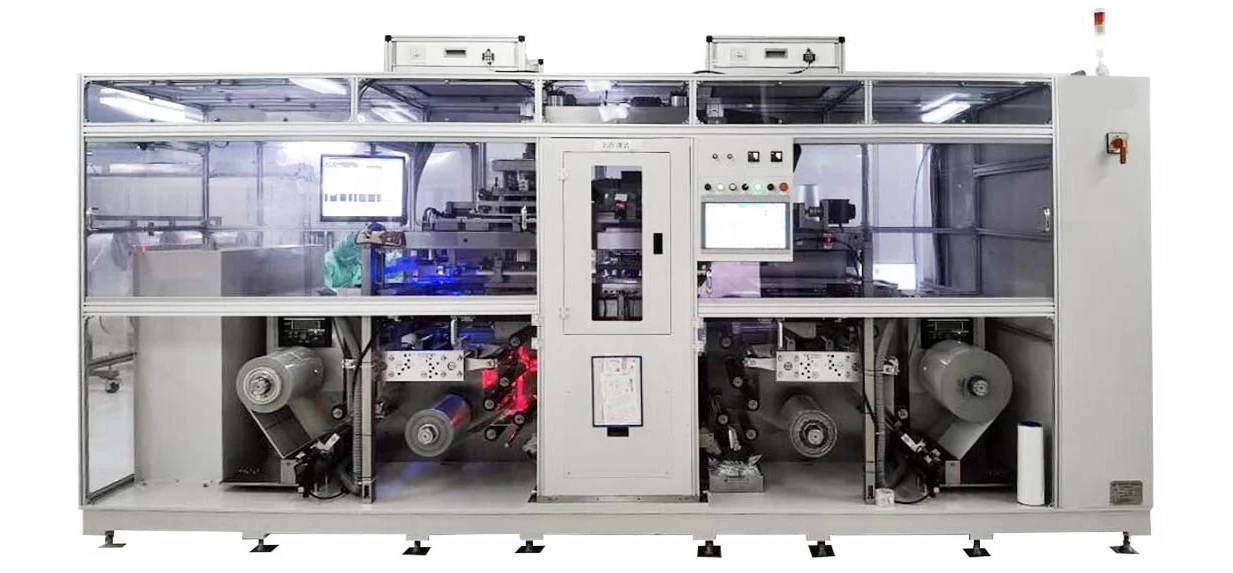

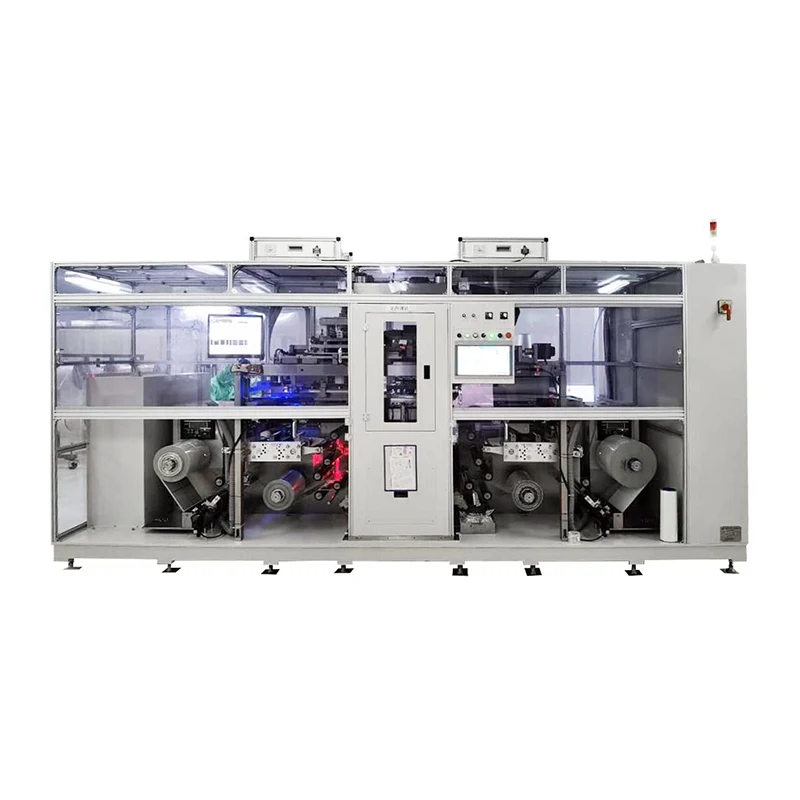

YISENRONG Automatic MLCC Stacking Machine består av ett ställ, en rullöverföringsmekanism på elektrodsidan, en överföringsmekanism på elektrodsidan, ett arbetsbord för avskalning på elektrodsidan, ett arbetsbord för skalning på locksidan, en filmhanteringsmanipulator och inriktningsmekanism, en tryckmekanism, en materialmottagande manipulator och ett elektriskt system. Ställets botten är svetsad med stålsektioner, vilket säkerställer utrustningens stabilitet och noggrannhet. Övriga ytor är utformade med profilramar och transparenta PVC-material för stängning, vilket gör interiören synlig och enkel att använda.

Automatic MLCC Stacking Machine
