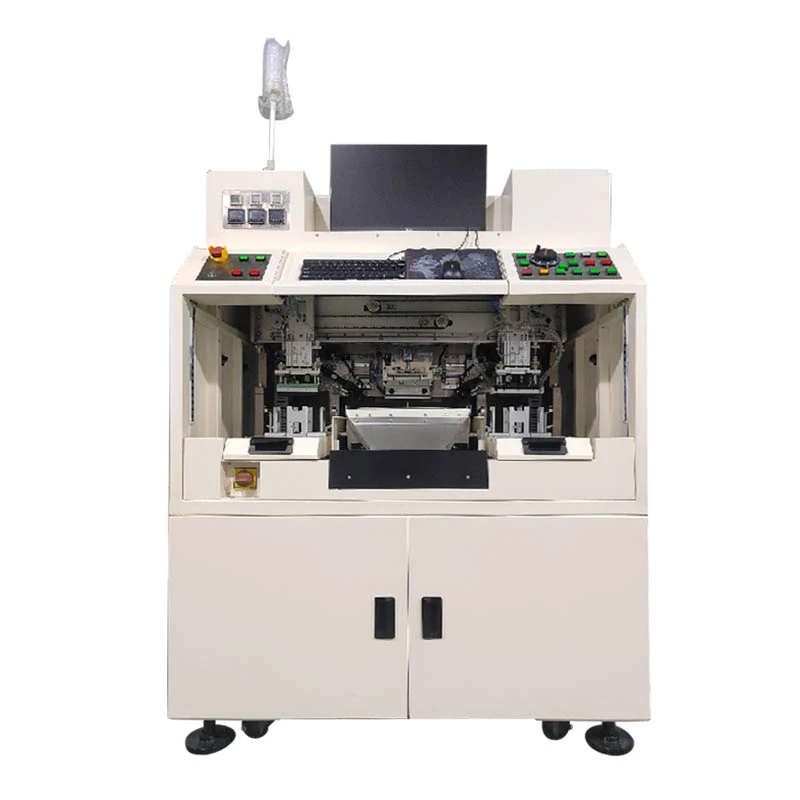

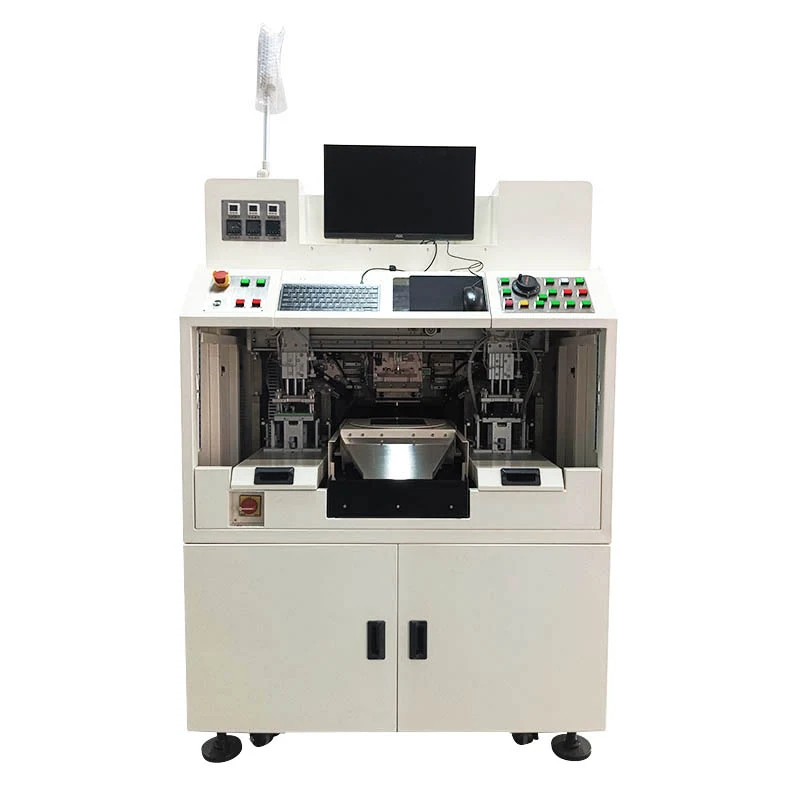

YISENRONG Automatic MCH Edge Trimming Machine använder två uppsättningar CCD visuella bildsystem. Genom mjukvarubearbetning kan den automatiskt söka och bestämma bilden och rikta in mittpunkten på märket som grund för skärcentrumpositionen. Den övergripande utrustningen består av sex axlar: rotationsjusteringskontrollaxeln, plattformens rörelseaxel, skäraxel, vänster - höger bildjusteringsaxel och rengöringsaxel. Integreringen av bildbehandlingssystemet genom bildbehandlingsprogram uppnår funktionen av exakt skärning.
Maximala utrustningsmått: Cirka 1250mm×1280mm×1700mm (exklusive larmlampan)
Skärplåtsstorlek: 160 mm×160 mm, 225 mm×225 mm
A. Bär skyddsutrustning på rätt sätt.
B. Utför säkerhetsinspektioner av utrustning.
C. Följ driftsprocedurer och riskreducerande åtgärder:
Rör inte rörliga delar (t.ex. fräsar, remskivor) med händerna.
Justera, mät eller rengör inte skräp för hand under drift.
För samarbetsoperationer med flera personer, klargör ansvarsfördelningen för att undvika oavsiktlig aktivering av kontrollenheter.
D. Underhåll av utrustning och nödberedskap:
Utför regelbundet underhåll och underhåll.
Rengör utrustning efter användning; inspektera slitna delar (t.ex. fräsar, lager) och byt ut dem omedelbart.
Testa regelbundet säkerhetsanordningar (t.ex. skyddskåpor, nödstoppsbrytare); otillåten borttagning är förbjuden.
E. Akutinsats:
I händelse av plötsligt fel eller olycka, bryt omedelbart strömmen och rapportera händelsen; Försök inte reparera utrustning medan den är igång.
Leveranstid: 90 dagar.
Vanlig/manuell trimutrustning: Den förlitar sig huvudsakligen på manuell uppriktning och manuell matning. Djupet och vinkeln för skärning/trimning påverkas i hög grad av mänsklig drift, och det är benäget att flisa, ojämn avfasning eller dimensionsavvikelse.
Automatisk MCH kantskärningsmaskin: integrerar högprecisions CCD vision automatisk uppriktning och servo/steg fleraxlig länkagekontroll. Den kan automatiskt identifiera kanten på MCH-substratet och utföra högprecisionsfasning, trimning eller gradning enligt den inställda banan, vilket undviker mänskliga operationsfel.
| Jämförelsedimension | Vanlig / manuell MCH kantskärningsutrustning | Helautomatisk MCH kantklippningsmaskin |
|---|---|---|
| Justeringsnoggrannhet | Manuell visuell inspektion / Mekanisk gräns (fel ca ± 0,05 mm) | CCD vision automatisk inriktning (precision ± 0,003 mm) |
| Kantsprickor och kvalitet | Hög kantsprickhastighet, starkt påverkad av mänskliga faktorer | Mikronivåkontroll, kantsprickhastighet lägre än 1%, extremt hög konsistens |
| Produktionseffektivitet | Låg (en person, enstaka maskin, låg hastighet) | Hög (automatiserad kontinuerlig bearbetning, motsvarande 3–5 gånger manuellt arbete) |
| Driftströskel | Kräver hög lön för att anlita duktiga tekniker | Starta med ett klick, vanliga arbetare kan enkelt hantera flera maskiner |
| Verkstadsmiljö | Högt damm, dåligt skydd | Helt sluten design, utrustad med dammuppsamling / vattenfiltrering vakuumsystem |
| Datahantering | Ingen datastatistikmöjlighet | Stöder MES-systemintegration, med produktionsspårbarhet och datainsamlingsmöjligheter |
Vår oberoende utvecklade automatiska MCH kantskärningsmaskin följer strikta standarder genom varje detalj av utrustningen:
Visuell Alignment-algoritm på patentnivå (CCD Alignment): Den bryter helt igenom begränsningarna för traditionell manuell och mekanisk inriktning och uppnår automatisk korrigering på mikronnivå ($\pm0.003\text{mm}$), vilket säkerställer att de interna mikrokretsarna i värmeelementet aldrig klipps av av misstag.
Patenterad strukturstötdämpning och stresskontrollteknik:Den unika skär-/markeringstryckkontrollen och stötdämpningsstrukturen minskar effektivt den termiska spänningen och den mekaniska belastningen under bearbetningen av keramiska hårda och spröda material, vilket sänker flisningshastigheten till mindre än 1%.
Patenterat modulärt snabbt formbytessystem:Intelligent parameterkoppling och modulär fixturdesign, möjliggör snabb linjebyte på 3-5 minuter, balanserar hög precision och hög flexibilitet produktion.
